Растительность

Номер документа Таблица 84-95
Дата принятия 25.11.86
{tortags,3444,3}

Таблица 84-95

НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ
1:5000, 1:2000 1:1000, 1:500
366 Контуры растительности, сельскохозяйственных угодий, грунтов и др.[501-503]:

1) при ручном нанесении

2) при автоматизированном нанесении

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

Древесная растительность

367 Характеристики лесных древостоев [504]:

По составу:

1) лиственные

2) хвойные

3) смешанные

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

По метрическим данным:

слева - в числителе дроби - средняя высота в м, в знаменателе - средняя толщина стволов в м; справа - среднее расстояние между деревьями в м

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

368 Леса естественные высокоствольные [505]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

369 Леса угнетенные низкорослые и карликовые [506]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

370 Криволесье [507]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

371 Поросль леса (отдельная цифра или числитель дроби - средняя высота в м, знаменатель - средняя толщина стволов в м) [508]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

372 Леса саженные высокоствольные [509]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

373 1) Лесопосадки молодые (цифра - средняя высота в м) [509]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

2) Питомники лесных и декоративных пород [510]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

374 Просеки в лесу [511]:

1) шириной 5 мм и более в масштабе плана

2) шириной от 1 до 5 мм в масштабе плана

3) шириной от 0,5 до 1 мм в масштабе плана (цифра - ширина в м)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

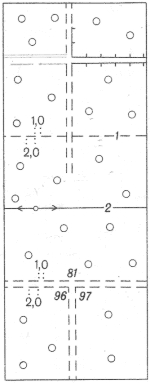

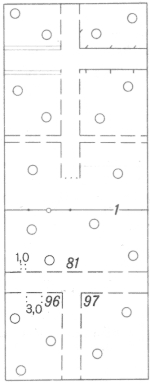

375 Просеки в лесу, ограниченные канавами, изгородями, заборами [512]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

376 Просеки-визирки в лесу (цифра в м) [511]
377 Просеки- визирки в лесу с линиями проволочных передач (цифра - ширина в м) [512]
378 Номера лесных кварталов [513]
379 Редколесье высокоствольное [514]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

380 Редколесье угнетенное низкорослое и карликовое [515]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

381 Редкая поросль леса [515]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

382 Буреломы и ветровалы [516]:

1) сломано и повалено более половины деревьев

Условные знаки для топографических планов - Растительность | geosar.ru

2) сломано и повалено менее половины деревьев

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

383 1) Участки леса горелые (гари) и сухостойные [517]

Условные знаки для топографических планов - Растительность | geosar.ru

2) участки леса пройденные пожаром [517]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

384 Участки леса вырубленные (вырубки) [518]

Условные знаки для топографических планов - Растительность | geosar.ru

385 Участки леса раскорчеванные [519]

Условные знаки для топографических планов - Растительность | geosar.ru

386 Полосы древесных насаждений [520, 522]:

1) шириной менее 2 мм в масштабе плана, высотой до 4 м (цифра - средняя высота деревьев)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

2) шириной менее 2 мм в масштабе плана, высотой 4 м и более (цифра - средняя высота деревьев)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

3) шириной от 2 до 10 мм в масштабе плана, высотой до 4 м (цифра - средняя высота деревьев)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

4) шириной от 2 до 10 мм в масштабе плана, высотой 4 м и более (цифра - средняя высота деревьев)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

5) шириной 10 мм и более в масштабе плана, высотой до 4 м (цифра - средняя высота деревьев)

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

6) шириной 10 мм и более в масштабе плана, высотой 4 м и более

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

387 Характеристики узких полос древесных насаждений, определяемые при съемках для мелиорации земель (первая цифра - средняя высота деревьев в м, вторая - общая ширина полосы в м, третья - число рядов деревьев) [521]

Условные знаки для топографических планов - Растительность | geosar.ru

--

388 Деревья отдельно стоящие ориентирного или культурно-исторического значения [523]:

1) лиственные

2) хвойные

3) фруктовые

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

389 Деревья отдельно стоящие, не имеющие ориентирного или культурно-исторического значения [521]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

390 Породы деревьев (обозначения при подеревной съемке) [523, 524]:

1) широколиственные (дуб, бук, клен, граб. липа, ясень, ильм и др.)

--

Условные знаки для топографических планов - Растительность | geosar.ru

2) мелколиственные (береза, ива, осина. ольха, тополь и др.)

--

Условные знаки для топографических планов - Растительность | geosar.ru

3) фруктовые

--

Условные знаки для топографических планов - Растительность | geosar.ru

4) пальмы

--

Условные знаки для топографических планов - Растительность | geosar.ru

5) ели и пихты

--

Условные знаки для топографических планов - Растительность | geosar.ru

6) сосны и кедры

--

Условные знаки для топографических планов - Растительность | geosar.ru

7) лиственницы

--

Условные знаки для топографических планов - Растительность | geosar.ru

8) кипарисы

--

Условные знаки для топографических планов - Растительность | geosar.ru

391 Стланик [525, 526]:

1) отдельные группы

Условные знаки для топографических планов - Растительность | geosar.ru

2) заросли (с указанием породы и средней высоты в м)

Условные знаки для топографических планов - Растительность | geosar.ru

392 Заросли бамбука (цифра - средняя высота в м) [527]

Условные знаки для топографических планов - Растительность | geosar.ru

393 Заросли мангровые (цифра - средняя высота в м) [528]

Условные знаки для топографических планов - Растительность | geosar.ru

Кустарниковая, полукустарниковая и кустарничковая растительность

394 Кусты отдельно стоящие [525, 529, 530]

Условные знаки для топографических планов - Растительность | geosar.ru

395 Кустарники [529, 530]:

1) отдельные группы

Условные знаки для топографических планов - Растительность | geosar.ru

2) заросли ( с указанием породы и средней высоты в м)

Условные знаки для топографических планов - Растительность | geosar.ru

396 Кустарники колючие [525, 529, 531]:

1) отдельные группы

Условные знаки для топографических планов - Растительность | geosar.ru

2) заросли (с указанием породы и средней высоты в м)

Условные знаки для топографических планов - Растительность | geosar.ru

397 Полосы кустарников и живые изгороди (с указанием породы и средней высоты в м.) [525, 529, 532]:

1) менее 2 мм в масштабе плана

2) 2-10 мм в масштабе плана

1) более 10 мм в масштабе плана

Условные знаки для топографических планов - Растительность | geosar.ru

398 Саксаул [525, 533]:

1) отдельные группы

Условные знаки для топографических планов - Растительность | geosar.ru

2) заросли (цифра - средняя высота в м)

Условные знаки для топографических планов - Растительность | geosar.ru

399 Полукустарники (полынь, терескен, сарсазан и др.) [534]

Условные знаки для топографических планов - Растительность | geosar.ru

400 Кустарнички (багульник, подбел, черника, вереск и др.) [534]

Условные знаки для топографических планов - Растительность | geosar.ru

Травяная, моховая и лишайниковая растительность

401 Растительность травяная, луговая (разнотравье) [535, 536]

Условные знаки для топографических планов - Растительность | geosar.ru

402 Растительность высокотравная (чий, зонтичные и др. высотой 1 м и более) [535, 537]

Условные знаки для топографических планов - Растительность | geosar.ru

403 Растительность травяная влаголюбивая (осока, пушица и др.) [535, 538]

Условные знаки для топографических планов - Растительность | geosar.ru

404 Заросли камышовые и тростниковые [535, 540]

Условные знаки для топографических планов - Растительность | geosar.ru

405 Мочажинки, не выражающиеся в масштабе плана [535, 540]

Условные знаки для топографических планов - Растительность | geosar.ru

406 Растительность травяная степная (ковыль, типчак и др.) [541]

Условные знаки для топографических планов - Растительность | geosar.ru

407 Растительность моховая (гипновые, сфагновые и др. мхи) [542]

Условные знаки для топографических планов - Растительность | geosar.ru

408 Растительность лишайниковая (ягель и др.) [542]

Условные знаки для топографических планов - Растительность | geosar.ru

Водная растительность показывается условными знаками №№ 228-232 по голубому фону (см. таблицы 49,50)

Культурная растительность

409 Сады фруктовые (включая цитрусовые). Цифра - средняя высота в м) [543-545]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

410 Ягодники [543, 546]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

411 Виноградники [543, 547]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

412 Сады фруктовые с ягодниками [543, 548]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

413 Сады фруктовые с виноградниками [543, 548]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

414 Питомники плодовые (фруктовые, ягодные, виноградные) [543, 549]

Условные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

415 Плантации технических культур * [543, 550]:

1) древесных

Условные знаки для топографических планов - Растительность | geosar.ru

2) кустарниковых

Условные знаки для топографических планов - Растительность | geosar.ru

3) травяных  * Подводные плантации показываются условным знаком № 233 (таблица 50)

Условные знаки для топографических планов - Растительность | geosar.ru

416 Газоны [543, 551]

Условные знаки для топографических планов - Растительность | geosar.ru

Клумбы [543, 551]

Условные знаки для топографических планов - Растительность | geosar.ruУсловные знаки для топографических планов - Растительность | geosar.ru

Условные знаки для топографических планов - Растительность | geosar.ru

417 Пашни [543, 552]

Условные знаки для топографических планов - Растительность | geosar.ru

Огороды [543, 553]

Условные знаки для топографических планов - Растительность | geosar.ru

418 Поля рисовые, затопляемые водой [543, 554]:

1) периодически

Условные знаки для топографических планов - Растительность | geosar.ru

2) большую часть года

Условные знаки для топографических планов - Растительность | geosar.ru

Основная задача учебного центра - повышение профессионального мастерства, специальных знаний кадастровых инженеров с учетом требований законодательства РФ и результатов работы специализированных органов СРО Союз "Кадастровые инженеры.


© 2024 ООО МИЦ "Гео-Проект"
