Мосты, путепроводы и переправы
Таблица 68-73
| № | НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ | УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ | |
|---|---|---|---|
| 1:5000, 1:2000 | 1:1000, 1:500 | ||
| 313 | Мосты металлические [432-436]:
1) однопролетные |
|
|
| 2) многопролетные |
|
|
|
| 3) подземные и разводные |
|
|
|
| 314 | Мосты каменные, бетонные, железобетонные [432-436]:
1) однопролетные |
|
|
| 2) многопролетные |
|
|
|
| 3) подъемные и разводные |
|
|
|
| 315 |
Мосты деревянные [395, 432-436]: 1) однопролетные |
|
|
| 2) многопролетные |
|
|
|
| 3) разводные |
|
|
|
| 4) на плавучих опорах (понтонах, судах, плотах) |
|
|
|
| 5) разборные |
|
|
|
| 316 | Мосты цепные и канатные [432-435] |
|
|

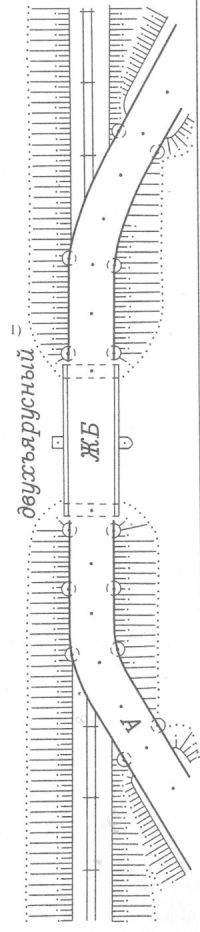

| 317 | Мосты двухъярусные [432, 435, 436]
1) верхний ярус - автомобильная дорога, нижний ярус - железная дорога 2) верхний ярус - железная дорога, нижний ярус - автомобильная дорога |
|
|
| 318 | Мосты с железной и автомобильной дорогами рядом [432, 435, 436]:
1) на общем пролетном строении |
|
|
| 2) на раздельном пролетном строении с общими опорами |
|
|
|
| 319 | Путепроводы [432, 436, 437]:
1) железнодорожные - над автомобильной или железной дорогой |
|
|
| 2) автодорожные - над железной или автомобильной дорогой |
|
|
|
| 320 | Характеристики мостов на автодорогах [432, 439, 440]:
1) в левой колонке первая цифра - высота низа пролетного строения над уровнем воды в реках; в числителе дроби - длина моста и ширина его проезжей части в м; в знаменателе - автомобильная нагрузка (грузоподъемность) в т. 2) в правой колонке - автомобильная нагрузка (грузоподъемность) в т. |
|
|
| 321 | Мосты малые [432, 438]:
1) деревянные |
|
|
| 2) каменные, бетонные, железобетонные и металлические |
|
|
|
| 3) цепные и канатные |
|
------ |
|
| 322 | Характеристики малых мостов на автодорогах [432, 439, 440]:
1) в левой колонке буквенные индексы - материал пролетного строения; в числителе дроби - длина моста и ширина его проезжей части в м; в знаменателе - автомобильная нагрузка (грузоподъемность) в т 2) в правой колонке - грузоподъемность в т. |
|
|
| 323 | 1) Мосты длиной до 1 м на автомобильных дрогах [432, 441] |
|
|
| 2) Лотки на железных дорогах [441] |
|
|
|
| 3) Трубы под дорогами [441] |
|
|
|
| 324 | Характеристики труб под дорогами [432, 442]:
1) на планах универсального назначения: в числителе дроби - отметка полотна дороги над трубой, в знаменателе - число труб и их внутренний диаметр в м, справа - материал трубы 2) на планах мелиоративного назначения: слева - внутренний диаметр труб в м, в числителе дроби - отметка высоты входа по низу трубы и отметка высоты выхода по низу трубы, в знаменателе - отметка полотна дороги над трубой, справа - материал трубы и ее длина в м. |
< align="center">
|
|
| 325 | 1) Мосты пешеходные [432, 443]
2) Мосты пешеходные висячие[443] 3) Мосты пешеходные со ступенями [443] |
|
|
| 326 | 1) Паромы с механическими двигателями.
Характеристики паромов: в числителе дроби - размеры грузовой глубины в м, в знаменателе - грузоподъемность в т [444] 2) Паромы несамоходные [444] |
|
|
| 327 | 1) Перевозы лодочные с механическими двигателями [445]
2) Перевозы лодочные [445] |
|
|
| 328 | Броды и их характеристики: в числителе дроби - глубина и длина в м, в знаменателе - характер грунта дна и скорость течения в м/с [446] |
|
|
