Автомобильные и грунтовые дороги, тропы

Номер документа Таблица 39-44
Дата принятия 25.11.86

Таблица 39-44

НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ
1:5000, 1:2000 1:1000, 1:500
186 Автомагистрали (автострады) и их характеристики: ширина проезжей части в м и количество проезжих частей, общая ширина дороги в м, материал покрытия [259, 260-264]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

187 Автомобильные дороги с усовершенствованным покрытием (усовершенствованные шоссе) и их характеристики: ширина проезжей части в м, общая ширина дороги в м, материал покрытия [259-263, 265]

Оборудованные съезды

Границы смены покрытия [261, 262]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

188 Автомобильные дороги с покрытием (шоссе) и их характеристики: ширина проезжей части в м, общая ширина дороги в м, материал покрытия [259-263, 266, 267]

Примыкание дорог низших классов без оборудованных съездов [263]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

189 Проезжие части улиц и тротуары [268-270]:

1) проезжие части улиц при наличии бортового камня

2) проезжие части улиц без бортового камня

30 тротуары на улицах и пешеходные дорожки с твердым покрытием (в парках, на кладбищах и др.)

4) тротуары на улицах и пешеходные дорожки без покрытия

Буквенные индексы - материал покрытия, цифры - отметки высот: в числителе дроби - на бортовом камне, в знаменателе - рядом с бортовым камнем

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

190 Непроезжие улицы (крутые, ступенчатые, загроможденные валунами и т.п.) [271]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

191 Автомобильные дороги без покрытия (улучшенные грунтовые дороги) и их характеристики: ширина проезжей части в м, материал добавок [259, 260.263, 272, 275]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

192 Автомобильные дороги с деревянным покрытием [263, 274]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

193 Дороги грунтовые [263, 275-280]:

1) проселочные

2) полевые и лесные

3) участки, проезжие только при отливе моря, сработке водохранилища, идущие по руслу потока

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

194 Дороги зимние (зимники, автозимники) [281]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

195 Тропы [282, 283]:

1) вьючные

2) пешеходные

3) участки на искусственных карнизах и их характеристики (числитель дроби - наименьшая ширина в м, знаменатель - длина в м

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

196 Скотопрогоны [284]:

1) с ограждениями (цифры - ширина в м)

2) без ограждений

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

197 Дороги строящиеся [285]:

1) автомагистрали

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

197 2) автомобильные дороги с усовершенствованным покрытием

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

197 3) автомобильные дороги с покрытием

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

197 4) автомобильные дороги без покрытия

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

197 5) автомобильные дороги с деревянным покрытием

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

198 Участки труднопроезжие [286]:

1) автомобильных дорог с покрытием

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

198 2) автомобильных дорог без покрытия

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

198 3) грунтовых проселочных дорог

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

199 Участки дорог с фашинами, гати, гребли, выстилки [287]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

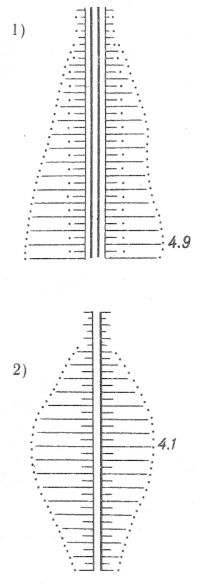

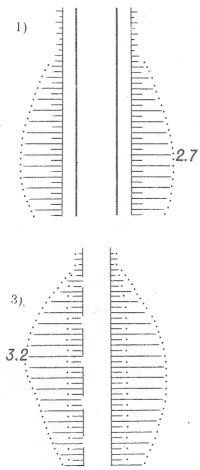

200 Дороги по насыпям и дамбам (цифры - высоты насыпей в м) [288, 289]:

1) автомобильные с покрытием; откосы от края обочины

2) автомобильные без покрытия; откосы от края проезжей части

3) грунтовые проселочные; откосы от края проезжей части

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

200 4) грунтовые проселочные; откосы от края дамбы

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

201 Дороги в выемках (цифры - глубины выемок в м) [288, 289]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

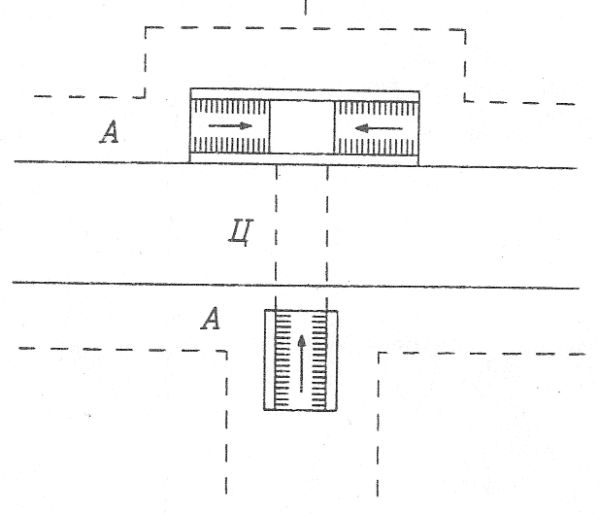

202 Переходы подземные под улицами, дорогами и железнодорожными путями (туннели пешеходные) [290]

Условные знаки для топографических планов - Автомобильные и грунтовые  ороги, тропы | geosar.ru

203 Лестницы для подъема в гору и на различные сооружения [291]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

204 Лотки для спуска леса и других материалов [292]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

205 Селеспуски через дороги и каналы [293]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

206 Дорожные знаки и арки [294, 295]:

1) знаки километровые - столбы и камни (цифры - надписи числа километров)

2) указатели дорог, названий населенных пунктов и рек

3) знаки дорожные прочие

4) арки постоянные на автомобильных дорогах

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

207 1) Светофоры на столбах [296]

2) Опоры троллейбусной контактной сети [296]

------

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

208 Индексы и номера автомобильных дорог [297]

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

209 Остановки автобусов и троллейбусов вне населенных пунктов [298]:

1) необорудованные

2) с павильоном и расширением дороги

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

210 Насаждения вдоль дорог, рек, каналов и канав [299, 300]:

1) узкие полосы деревьев высотой 4 м и более (с указанием породы и высоты в м)

2) узкие полосы деревьев высотой менее 4 м (с указанием породы и высоты в м)

3) узкие полосы кустарников

4) ряды отдельных деревьев

5) отдельно стоящие деревья

6) отдельные кустарники

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru

Условные знаки для топографических планов - Автомобильные и грунтовые дороги, тропы | geosar.ru
