Железные дороги и сооружения при них
Таблица 34-38
| № | НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ | УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ | |
|---|---|---|---|
| 1:5000, 1:2000 | 1:1000, 1:500 | ||
| 155 | Железные дороги [230-232] |
|
|
| 156 | Железные дороги электрифицированные, опоры контактной сети [232, 233] |
|
|
| 157 | Железные дороги монорельсовые [232, 234] |
|
|
| 158 | 1) Железные дороги узкоколейные [232, 235]:
2) Трамвайные линии [232, 236] 3) Опоры контактной сети [236] 4) Назначение линии и ширина колеи [235, 236] |
|
|
| 159 | Железные дороги нормальной колеи строящиеся [237] |
|
|
| 160 | Железные дороги узкоколейные строящиеся и трамвайные линии строящиеся [237] |
|
|
| 161 | Полотно разобранных железных дорог [238] |
|
|
| 162 | Участки железных дорог со значительными уклонами (0,020 и более) [239] |
|
|
| 163 | Фуникулеры и бремсберги строящиеся [240] |
|
|
| 164 | Фуникулеры и бремсберги строящиеся [240] |
|
|
| 165 | Дороги подвесные, их опорные столбы и фермы [241] |
|
|

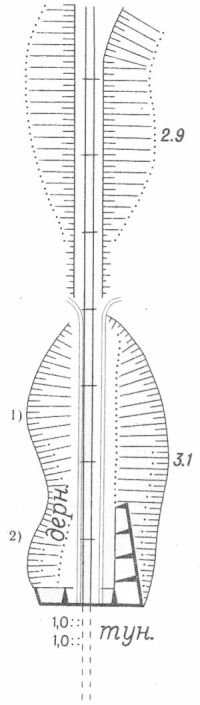

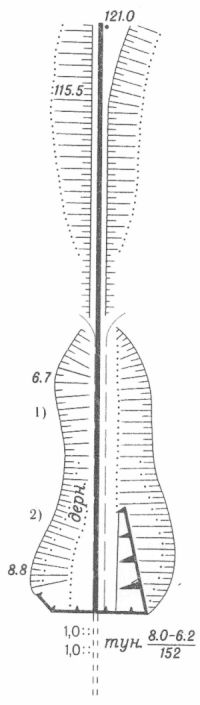

| 166 | Железные дороги по насыпям (цифры - высоты насыпей в м) [242] |
|
|
| 167 | 1) Железные дороги в выемках с неукрепленными откосами [242, 243]
2) Железные дороги в выемках с укрепленными откосами (надписи - способы укрепления и глубины выемок в м) [242,243] |
||
| 168 | Железные дороги в выемках с подпорными стенками (каменными, бетонными или железобетонными) [242, 243] | ||
| 169 | Входы в туннели и галереи [244]. Железные дороги в туннелях и их характеристики (в числителе дроби - высота и ширина, в знаменателе - длина в м) [244] | ||
| 170 | Пути станционные [245] |
|
|
| 171 | концы рельсовых путей (тупики) [245, 246]:
1) без упоров 2) с упорами 3) с упорами и балластной призмой |
|
|
| 172 | 1) Стрелки переводные на железнодорожных и трамвайных путях [247, 248]
2) Знаки километрового пикетажа [247] |
|
|
| 173 | Круги поворотные [250] |
|
|
| 174 | 1) Переезды через железные дороги [251]
2) Шлагбаумы [251] 3) Ворота габаритные [251] |
|
|
| 175 | Виадуки (мосты) пешеходные над железными дорогами [252] |
|
|
| 176 | Платформы пассажирские (низкие, высокие) [253]:
1) открытые с гравийным или каменным покрытием 2) открытые асфальтированные или железобетонные 3) открытые деревянные (цифры - отметки высот края платформы и головки рельса) 4) крытые цементобетонные с одним и двумя рядами опор |
|
|
| 177 | Платформы грузовые и площадки погрузочно-разгрузочные [253, 254]:
1) низкие (с бортовым камнем или без него) 2) высокие 3) высокие (рампы) при зданиях или сооружениях; цифры - высоты в м. |
|
|

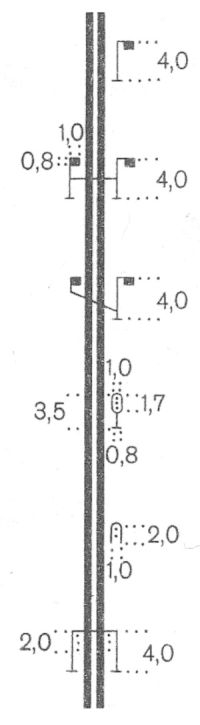

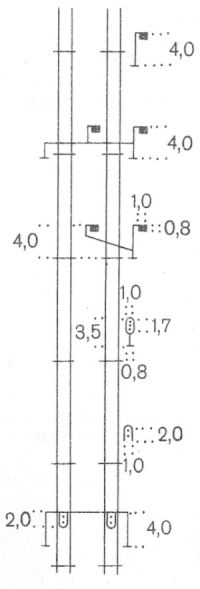

| 178 | Семафоры [255] |
|
|
| 179 | Семафоры на мостике двухопорном [255] | ||
| 180 | Семафоры на мостике консольном [255] | ||
| 181 | Светофоры мачтовые [256] | ||
| 182 | Светофоры карликовые [256] | ||
| 183 | Светофоры подвесные (светофорные арки) [256] | ||
| 184 | Диски предупредительные, уклоно-указатели, щиты мане овые и опороносительные, указатели маршрутные и другие знаки вдоль железнодорожных путей [257] |
|
|
| 185 | Ворота габаритные над железной дорогой [258] | ||
