Объекты гидротехнические, водного транспорта и водоснабжения
Таблица 53-67
| № | НАЗВАНИЕ И ХАРАКТЕРИСТИКА ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ | УСЛОВНЫЕ ЗНАКИ ТОПОГРАФИЧЕСКИХ ОБЪЕКТОВ ДЛЯ ПЛАНОВ МАСШТАБОВ | |
|---|---|---|---|
| 1:5000, 1:2000 | 1:1000, 1:500 | ||
| 248 | Каналы, канализационные участки рек и канавы [347-349]:
1) наземные 2) наземные бетонированные |
|
|
| 249 | Каналы подземные и дренажная подземная сеть [350] |
|
|
| 250 | Характеристики каналов и канав. В числителе дроби - ширина по верху и по дну в м, в знаменателе - глубина в м; одинарная характеристика - глубина в м [351-354] |
|
|
| 251 | Каналы строящиеся [355] |
|
|
| 252 | Канавы сухие и их характеристики. В числителе дроби - ширина, в знаменателе - глубина в м; одинарная характеристика - глубина в м [356] |
|
|
| 253 | Каналы, канализационные участки рек и канавы с дамбами - валами (цифры - высоты дамб в м) [357] |
|
|
| 254 | Валики, не выражающиеся в масштабе и их характеристики.
В числителе дроби - ширина по низу валика в м, в знаменателе - высота в м [358] |
|
|

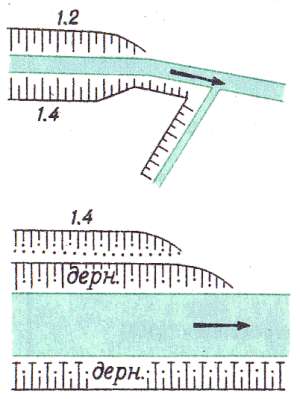

| 255 | Каналы, канализованные участки рек и канавы в выемках и в выемках с бермами (цифры - глубины в м) [359] |
|
|
| 256 | каналы и канавы по валам (цифры - высоты валов в м) [360] |
|
|
| 257 | Устройства водораспределительные на оросительных и обводнительных каналах [361, 362]:
1) подпорно-регулирующие сооружения 2) водовыпуски с заслонками 3) водовыпуски трубчатые 4) водовыпуски шахтные |
|
|
| 258 | Устья дренажных коллекторов на осушительных каналах (цифры: в числителе дроби - отметка низа трубы, в знаменателе - диаметр трубы в м) [363] |
|
|
| 259 | Водовыпуски на дамбах и валиках лиманного орошения [364] |
|
|
| 260 | Дюкеры [365] |
|
|
| 261 | Акведуки [366] |
|
|
| 262 | Водосбросы (сопрягающие сооружения) [367, 368]:
1) быстротоки (цифры разность уровней воды в м) 2) перепады ступенчатые (цифры - общая высота перепада в м) 3) перепады консольные (цифры - высота сброса воды в м) |
|
|
| 263 | Туннели на каналах [369] |
|
|
| 264 | Каналы, реки и канавы, проходящие через трубы [370] |
|
|
| 265 | Водозаборы и насосные станции на каналах [371] |
|
|
| 266 | Насосы малые на каналах [372]:
1) стационарные 2) передвижные |
|
|
| 267 | Чигири [373] |
|
|
| 268 | Лотки и желоба для подачи воды и материал их постройки [374]:
1) наземные 2) на опорах |
|
|
| 269 | Кяризы [375]:
1) действующие 2) недействующие |
|
|
| 270 | Плотины металлические, каменные, бетонные, железобетонные и деревянные (характеристики плотин - ширина по верху в м, материал постройки, отметки урезов воды верхнего и нижнего бьефов и дата их определения) [376-379]:
1) непроезжие 2) проезжие |
|
|
| 271 | Плотины земляные (характеристики плотин- ширина по верху в м, материал постройки, отметка уреза воды и дата ее определения, высотная отметка у основания) [379,380]:
1) непроезжие с резервной обводной канавой |
|
|
| 271 | 2) проезжие, с водосливом-лотком |
|
|

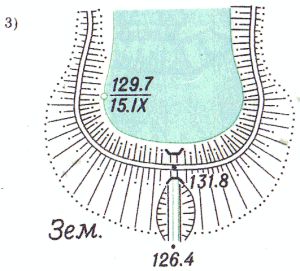

| 271 | 3) непроезжие, с водосливом-трубой, переходящие дамбы валы |
|
|
| 271 | проезжие, с водосливами - трубами, переходящие в дамбы валы |
|
|
| 271 | 5) прорванные |
|
|
| 272 | Плотины подводные (переливные) [381] |
|
|
| 273 | Характеристики водохранилищ (первая цифра - объем в куб. км, вторая - площадь зеркала воды в кв. км) [382] |
|
|
| 274 | Устройства рыбозащитные и мусороулавливающие (решетки, сетки и т.п.) [383] |
|
|
| 275 | Шлюзы [384]:
1) камеры 2) ворота (затворы) шлюзов 3) характеристики шлюзов (в числителе дроби - длина камеры и ширина ворот в м, в знаменателе - глубина на пороге ворот в м) 4) палы |
|
|
| 276 | Набережные каменные, бетонные, железобетонные [385]:
1) отвесные 2) наклонные |
|
|
| 277 | Набережные деревянные [385]:
3) отвесные 4) наклонные |
|
|
| 278 | Парапеты [386]:
5) каменные или бетонные 6) металлические 7) деревянные |
|
|
| 279 | Спуски и лестницы на набережных [387] |
|
|
| 280 | Стенки подпорные каменные, бетонные, железобетонные (дробью - высотные отметки по верху и у основания стенки) [388, 389]:
1) отвесные 2) наклонные |
|
|
| 281 | Стенки подпорные деревянные [388, 389]:
1) отвесные 2) наклонные |
|
|
| 282 | 1) Посты водомерные и футштоки [390,391]
2) Посты водомерные с оборудованными гидрометрическими стволами [390,392] |
|
|
| 283 | Ряжи [393] |
|
|
| 284 | Группы свай в воде [394] |
|
|
| 285 | Ледорезы [395] |
|
|
| 286 | Молы, волноломы, пирсы, траверсы, буны, шпоры и другие оградительные и регуляционные устройства [396-399]
1) с отвесными стенками |
|
|
| 2) с наклонными стенками |
|
|
|

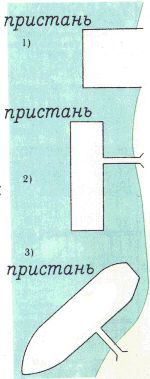

| 287 | Пристани с оборудованными причалами [400]:
1) береговыми 2) береговыми на сваях 3) плавучими (дебаркадерами) |
|
|
| 288 | Пристани и остановочные пункты без оборудованных причалов, якорные стоянки [401] |
|
|
| 289 | Маяки [402]:
1) береговые 2) плавучие |
|
|
| 290 | Огни светящие береговые (навигационные) [403] |
|
|
| 291 | Буи (светящие и др.) [404] |
|
|
| 292 | Знаки береговой сигнализации постоянные [405] |
|
|
| 293 | Станции водные (открытые кулпальни, лодочные причалы и др.) [406] |
|
|
| 294 | Пляжи оборудованные [407] |
|
|
| 295 | Колодцы и их характеристики (отметка земли у колодца, глубина до уровня воды и до дна в м, наполняемость, месяцы. когда колодец имеет воду) [408-411] |
|
|
| 296 | Колодцы с воротом на столбах [412] |
|
|
| 297 | Колодцы и скважины с ручным насосом [413] |
|
|
| 298 | Колодцы с журавлем [414] |
|
|
| 299 | Колодцы и скважины с ветряным двигателем [414] |
|
|
| 300 | Колодцы и скважины с механическим подъемом воды [415] |
|
|
| 301 | Колодцы и скважины артезианские [415] |
|
|
| 302 | 1) Колодцы и скважины в строениях [416]
2) Колодцы и скважины, совмещенные с водонапорными башнями и водоподъемными устройствами или водокачками [417] |
|
|
| 303 | 1) Колодцы сухие и засыпанные [418]
2) Скважины недействующие или заброшенные [419] |
|
|
| 304 | Колонки [420]:
1) гидравлические (водоналивные железнодорожные и др.) |
|
|
| 2) водоразборные |
|
|
|
| 3) питьевые |
|
|
|
| 4) гидранты пожарные, поливочные и др. |
|
|
|
| 305 | Узлы подключения дождевальных машин [421] |
|
|
| 306 | Будки водоразборные [422] |
|
|
| 307 | Фонтаны [423] |
|
|

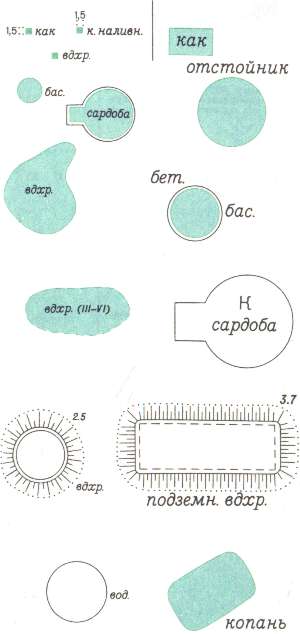

| 308 | Водохранилища открытые, крытые и подземные, отстойники, бассейны, ямы дождевые (цифры - высота обваловки или засыпки в м и месяцы, когда водохранилище имеет воду) [424-426] |
|
|
| 309 | Водохранилища, загрязненные отходами промышленных предприятий [427] |
|
|
| 310 | Баки водонапорные на столбах или фермах [428] |
|
|
| 311 | Источники естественные (ключи, родники) [429, 430]:
1) необорудованные |
|
|
| 2) оборудованные |
|
|
|
| 3) оборудованные с памятниками |
|
|
|
| 312 | Гейзеры [431] |
|
|
